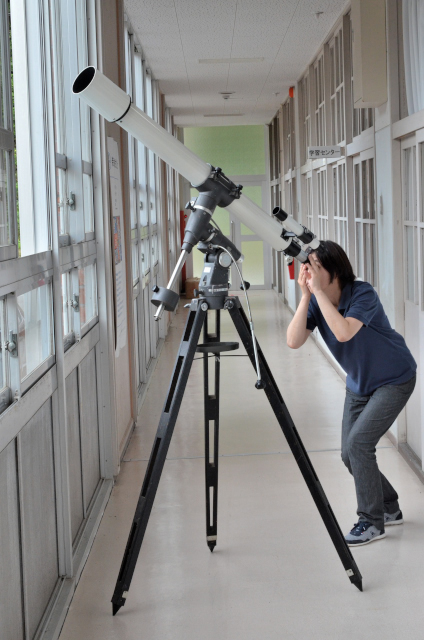

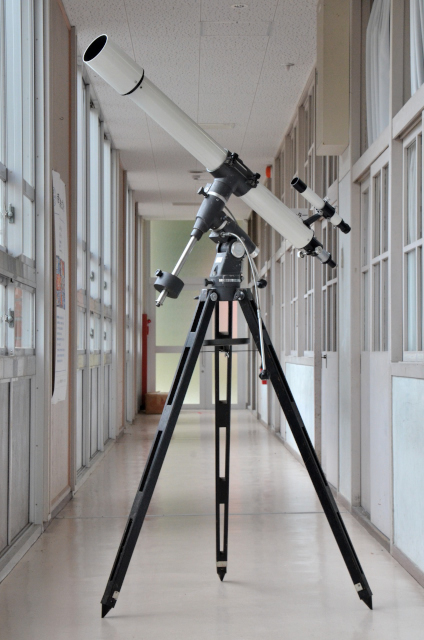

五藤光学　８㎝屈折赤道儀（１９７３年）

ブランド：	五藤光学研究所
光学系：	屈折
口径：	80mm
焦点距離：	1200mm
架台形式：	赤道儀
年代：	1960年前後以降1980年前後
備考：	愛知県豊橋市　神戸様寄贈品

この望遠鏡は２０１６年９月２３日、愛知県豊橋市の神戸（かんべ）様から寄贈されました。

地人書館発行天文と気象別冊「天体望遠鏡のすべて」１９７５年版のメーカーが推奨する名機として掲載されている機種です。

光学的性能
有効口径：８０㎜　焦点距離：１２００㎜　２枚玉　アクロマート　ハードコーティング　集光力１３１倍　分解能１．４３″　極限等級１１．３等　

ファインダー：口径３０㎜　倍率９倍

架台
無伸縮三脚付きドイツ型赤道儀　赤経赤緯全周微動　赤経赤緯目盛環　緯度目盛付き　水準器

重量：２７㎏（オリジナルの場合）　価格：１９５，０００円（１９７５年の参考価格）本機は１９７３年に購入

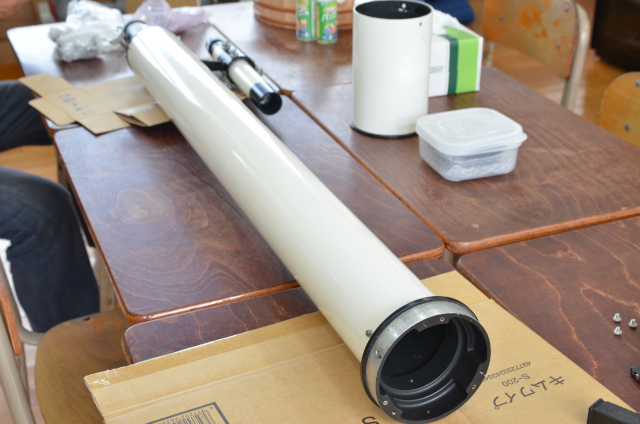

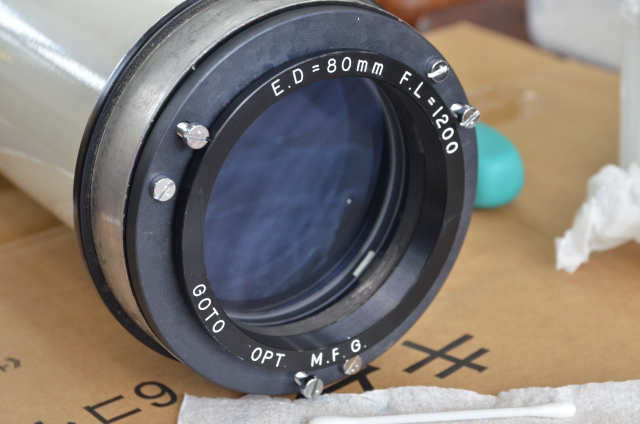

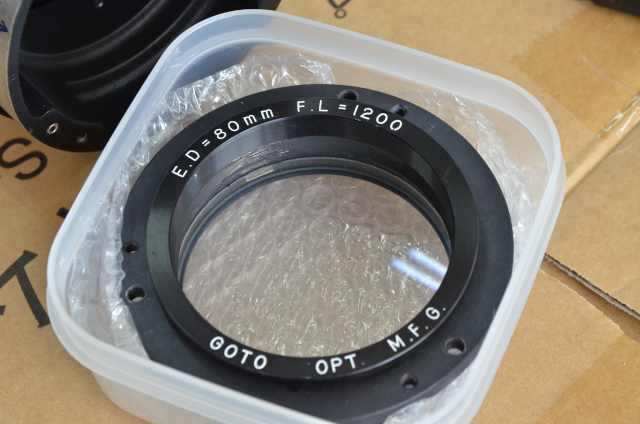

輸送中の対物レンズへの衝撃を防ぐため、レンズは厳重に梱包されていました。梱包を解いていくと、美しいレンズが現れました。

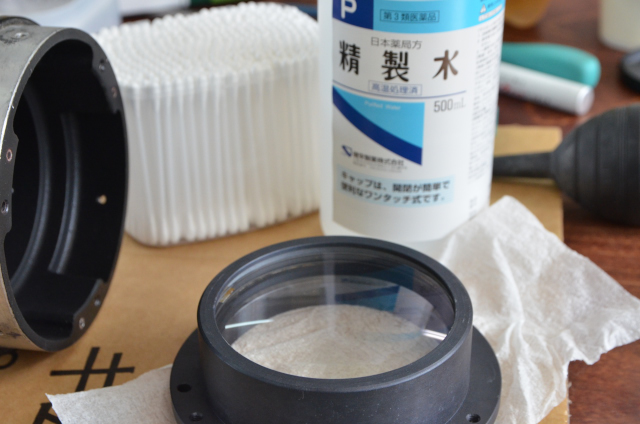

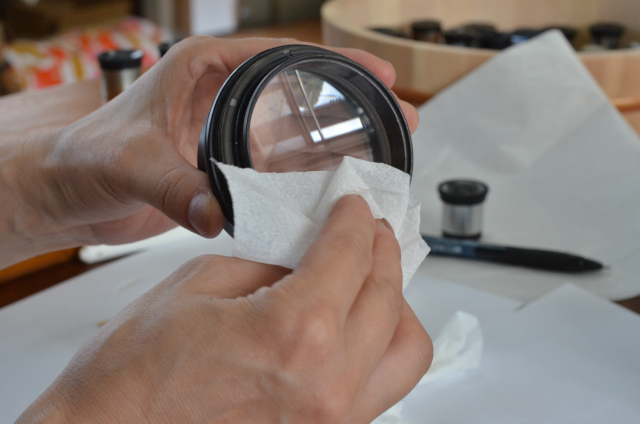

レンズを詳細に点検したところ、わずかに汚れが認められましたので、組み立て前に精製水で拭き取りを行いました。クリーナーを使うことなくきれいに取り取ることができました。

引きネジ、押しネジがありますので、３本の引きネジの回転数を合わせることで簡易的な光軸出しを行いました。本格的な光軸調整は後日にしました。

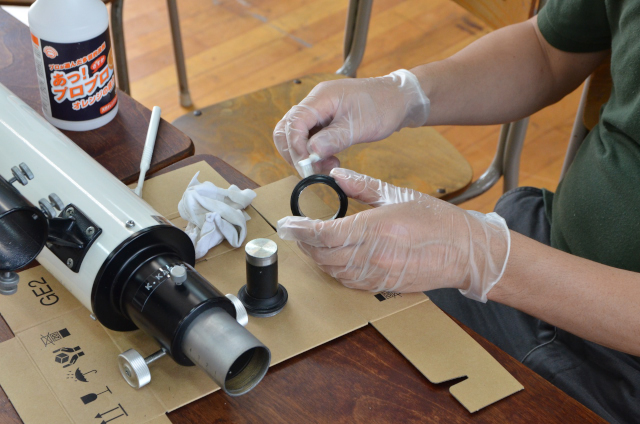

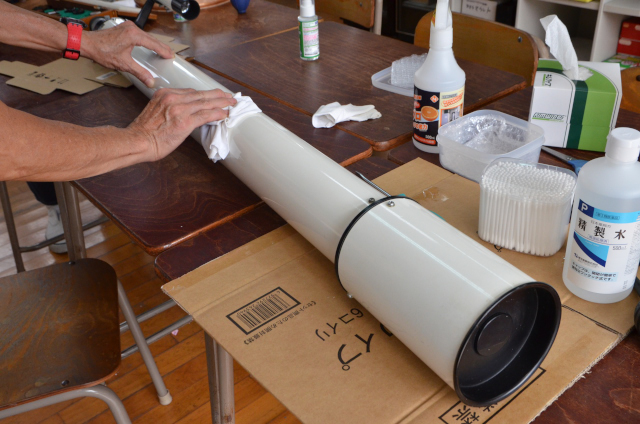

接眼部と鏡筒外装を界面活性剤溶液で拭き取り。

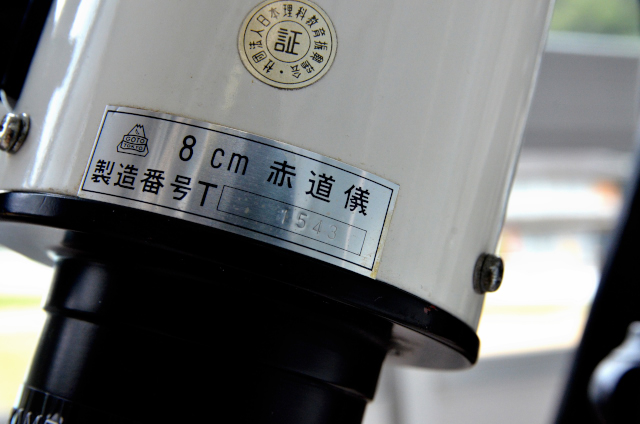

鏡筒の製造番号　Ｔ１５４３

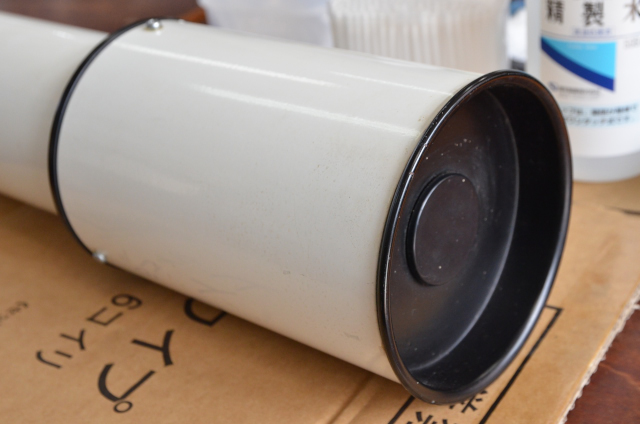

フードは３点ネジ止め、フードキャップは太陽観測用口径絞りフタがついています。この絞りフタは一般的な押し込みタイプではなく、ネジきりされているタイプです。

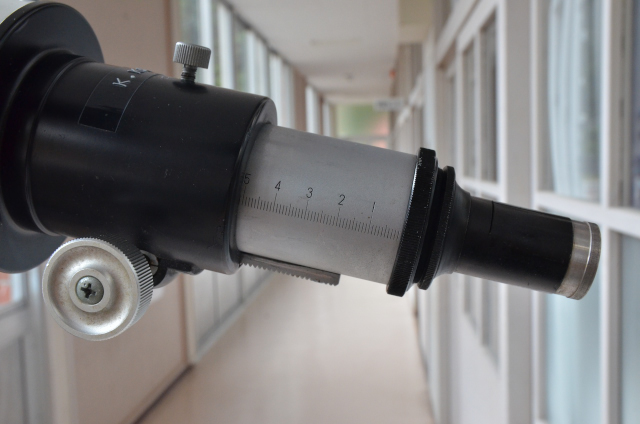

ドロチューブには１㎜単位の目盛りが刻印されています。このあたりの作りが高級機であることを感じさせます。

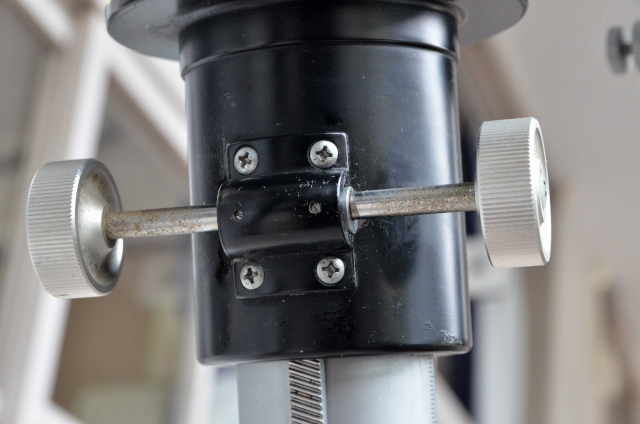

ラック＆ピニオンの４本止めで２本のイモネジでテンションを調整できるようになっています

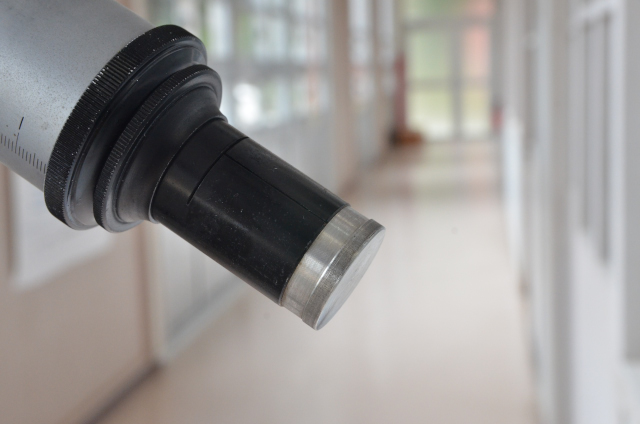

寄贈者様のオーダーでステンレス丸棒から削り出しだして作ったオリジナルの接眼部キャップです。

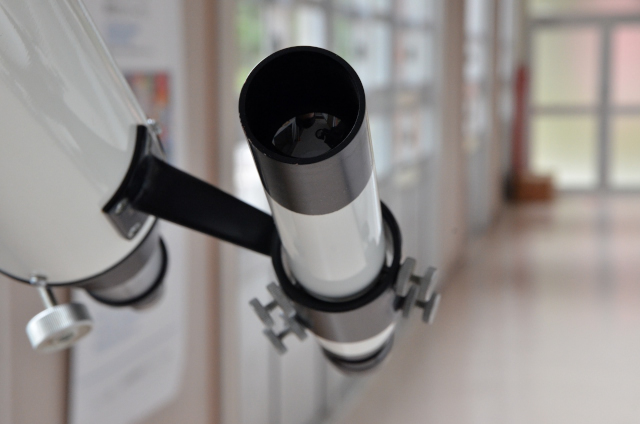

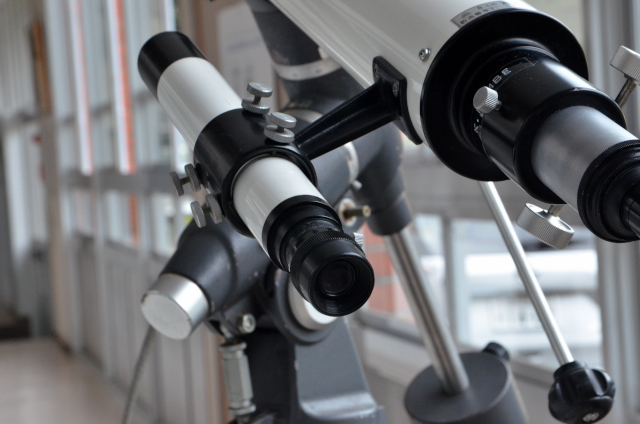

ファインダーは口径３０㎜、倍率９倍です。鏡筒との固定は１本足、光軸調整は前後３本の調整ネジタイプです。調整ネジのアタマが大きいことがわかります。ファインダー内には北極星視準サークルがあり、極軸合わせをしやすくできるようになっています。

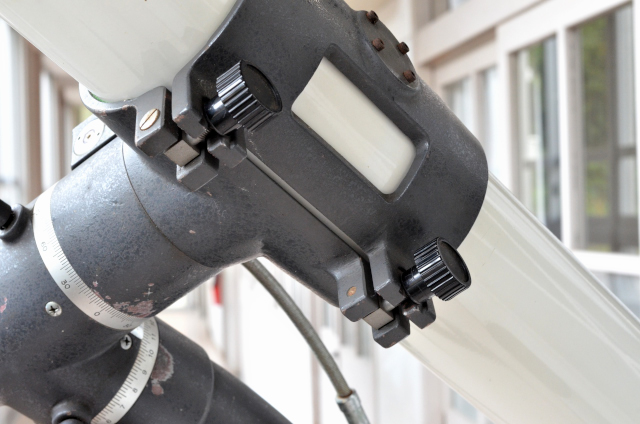

鏡筒バンドは鏡筒を支えるのに充分な幅が確保できています。２本の締め付けネジでとめるタイプです。トップ部分にみえる小さなネジはカメラ雲台取り付けネジです。

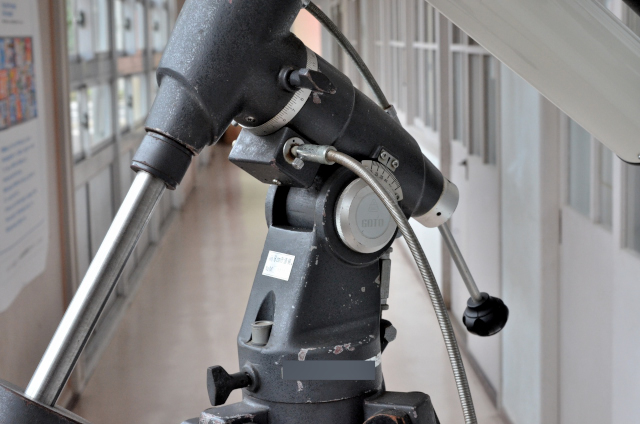

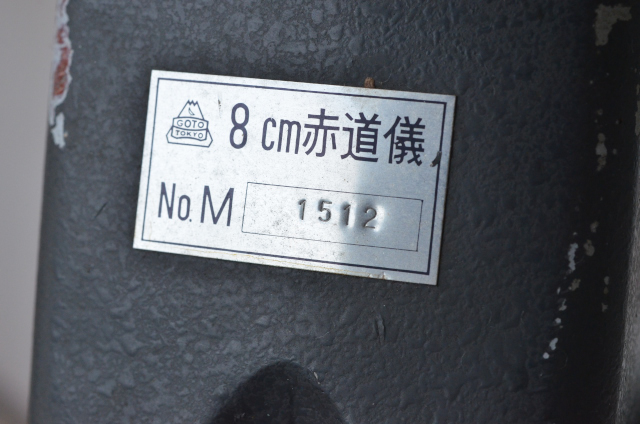

赤道儀の製造番号は　Ｍ１５１２　表面の模様から鋳物であることがわかります。

ドイツ式赤道儀　赤経・赤緯ともにウオームとウォームホイールによる全周微動。

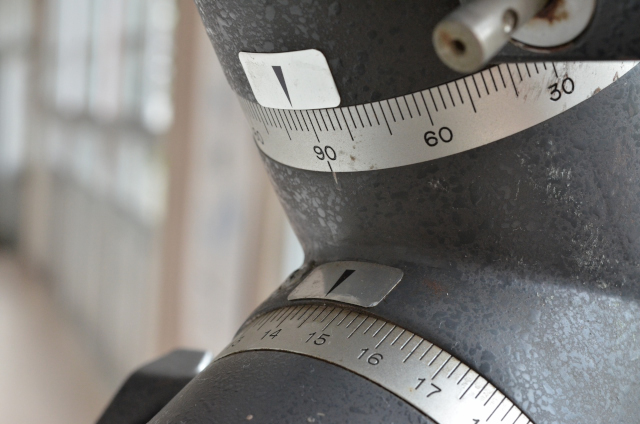

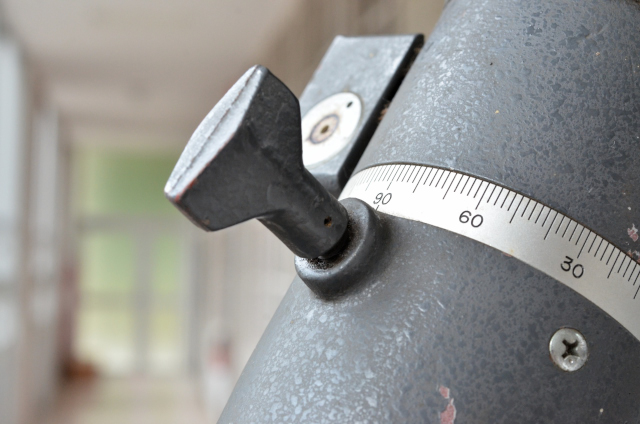

赤緯目盛りは２度刻み、赤経目盛りは１０分刻みになっています。望遠鏡を西側回転させると目盛り指示が少なくなるようにできていますので時角目盛りではなく赤経目盛りになっていると判断できます。

赤緯クランプ。鋳物で作られたオリジナルパーツであることがわかります。しっかりと留めることができる大型のクランプネジです。赤経クランプも同じものです。

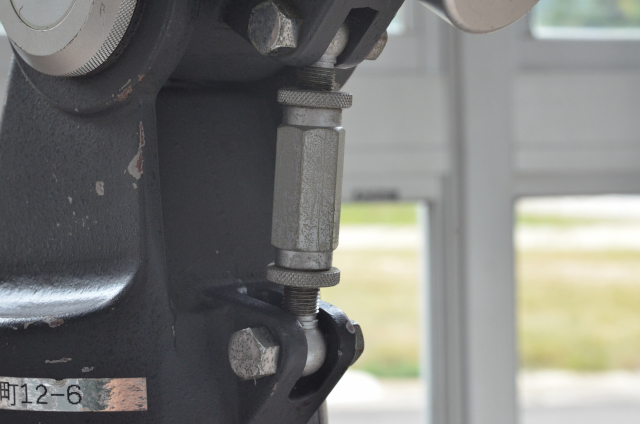

緯度調整はターンバックル方式です。このタイプは動かせる範囲が小さくなりますが、極軸調整を微調整しやすいと言えます。赤道付近の低緯度地域で使用するときはターンバックルを取り替えるようになっていたようです。

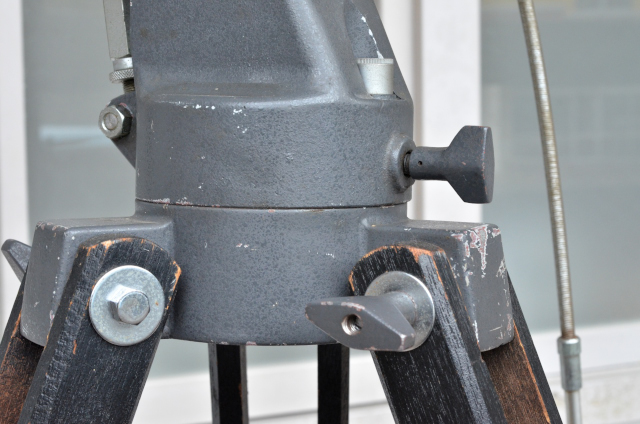

三脚固定後に東西方向の調整がしやすいように水平回転できる構造になっています。その回転をとめるためのクランプ（方向修正クランプ）もついています。

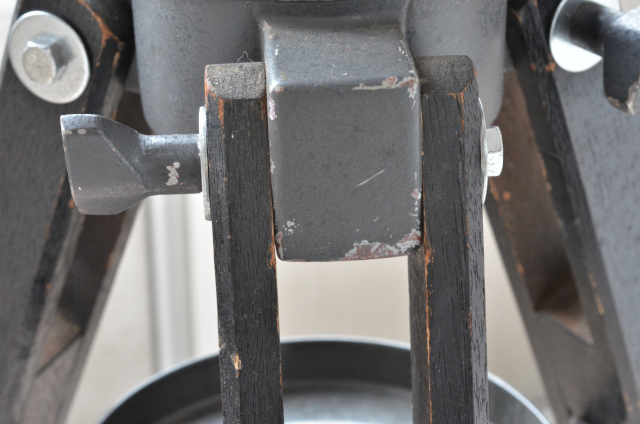

三脚の締め付けネジも、鋳物でネジアタマが大きく、締め付けしやすい形状です。

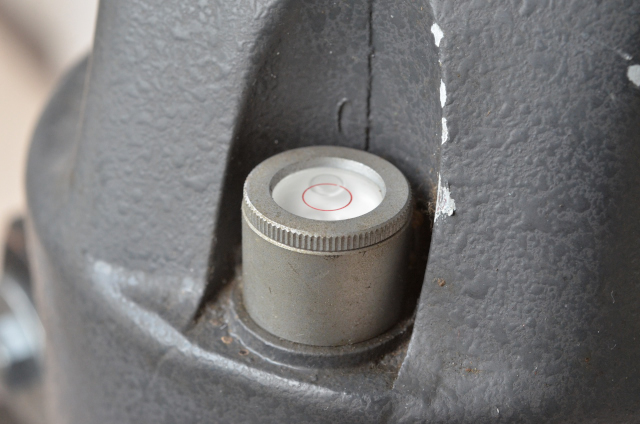

水準器付きです。まだ実用できる状態を保っています。

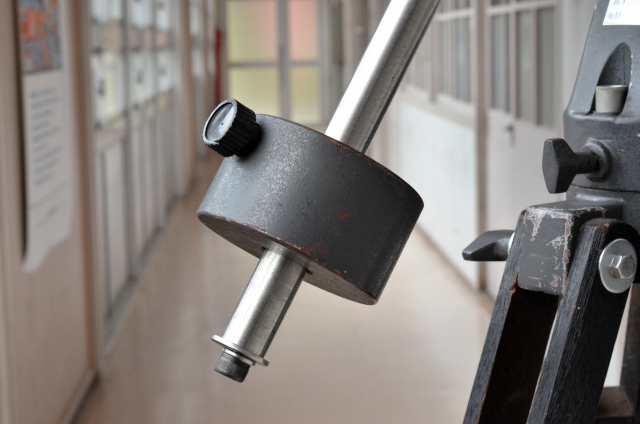

オリジナルのウェイトシャフトは鉄製ネジタイプですが、本機は寄贈者様により、ステンレス製ネジ止めタイプに換装されています。ステンレス製ですので、錆が出ることがなく、美しさを長く保てます。このステンレス製シャフトは寄贈者様による特注品です。

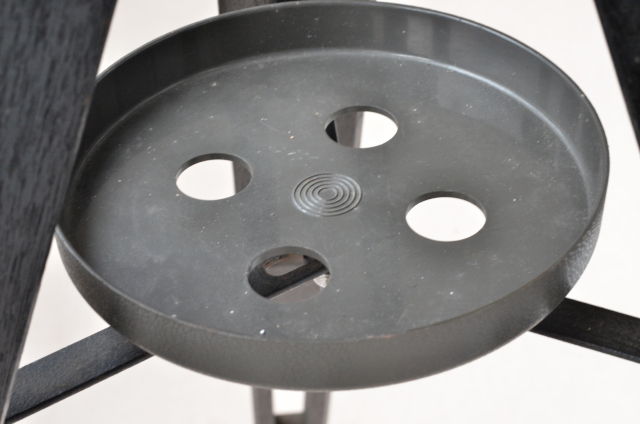

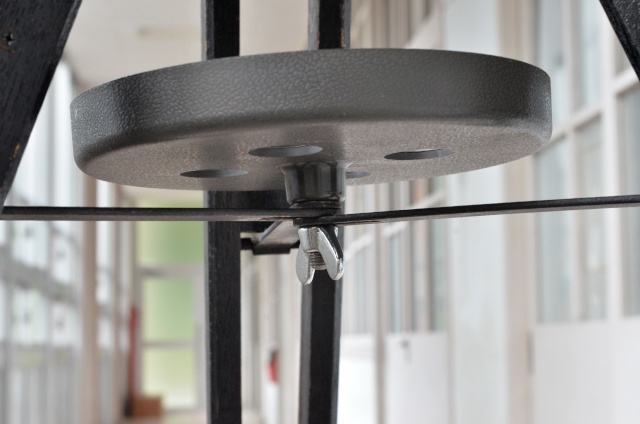

三脚開き止めは鉄板３本を中央でネジ止めするタイプです。載物台はプラスチック製です。割れずに残っている物は稀少です。

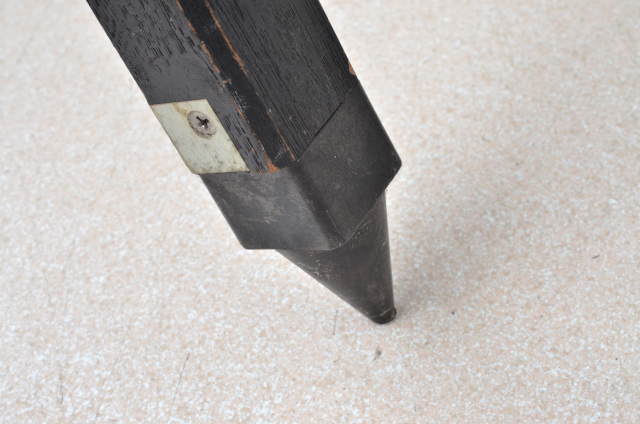

三脚の石突きは鉄カバー付きです。

寄贈者の神戸様（かんべ）が天文に興味をもつようになったのは10歳のころ父から五藤光学4ｃｍ屈折の組み立てキットを買ってもらったのが始まりだそうです。本機は成人してから１９７３年に入手されました。主に星雲・星団を観望するためでしたが、NIKONの双眼鏡7ｘ50SP、10X70SP、更に18X70WFを手に入れてからは、本機の出番が少なくなり、室内オブジェになっていたそうです。さらに２０１５年10月にタカハシのFC100DL、ＧＴＬ１２５／１２００ＡＰＯを購入したためなおさら出番が少なくなったそうです。しかしながら本機は五藤光学を代表する屈折望遠鏡であり、「家でくすぶっているより仲間の望遠鏡と一緒にいるほうが幸せかな」との思いで寄贈されました。

２０１６年１１月５日ご夫妻でご来館され、本機と再会されました。

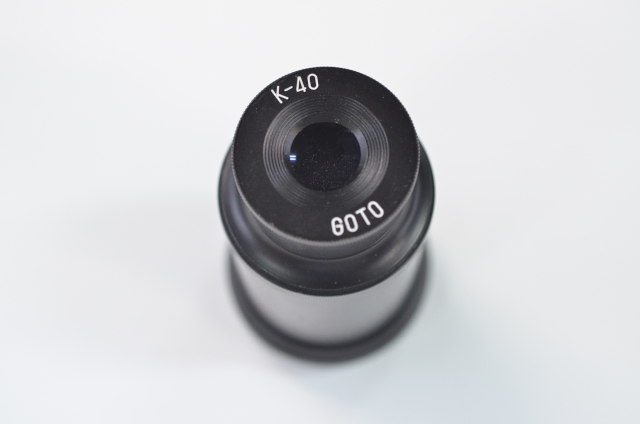

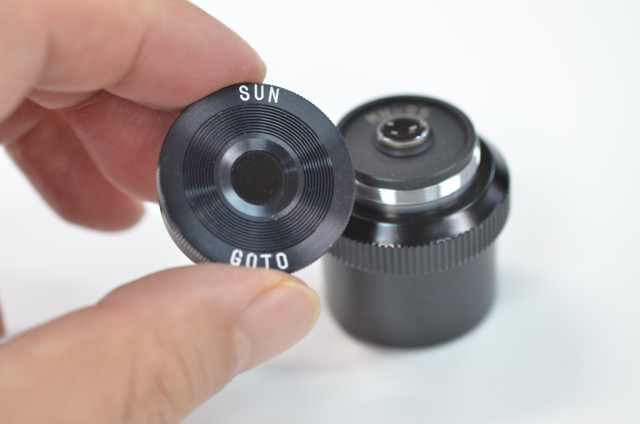

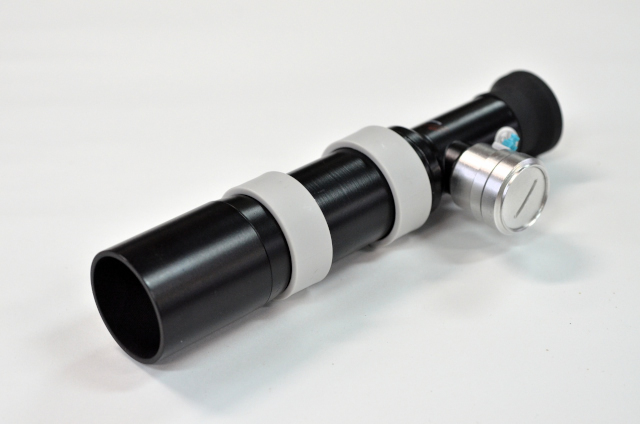

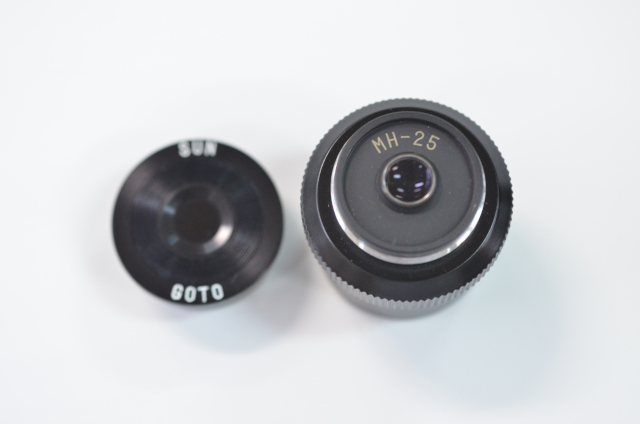

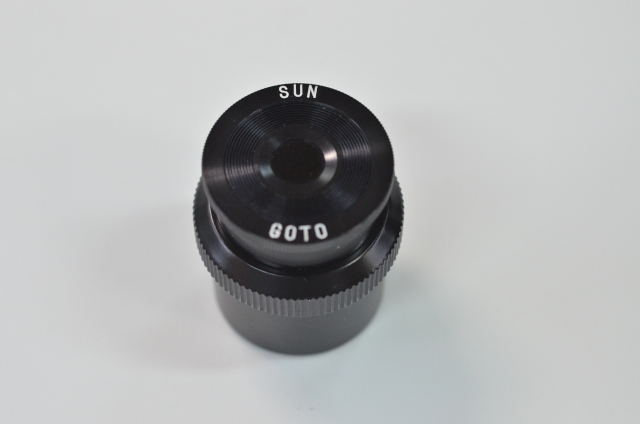

１１月５日ご来館時にお持ち下さいました。
