ニコン ED6.5cm屈折赤道儀

ブランド: ニコン(ニコン時代)
光学系: 屈折
口径: 65mm
焦点距離: 780mm
架台形式: 赤道儀
年代: 1980年以降2000年未満
備考: 香川県 濱野様寄贈

ニコンED65屈赤全体 3d17783f899e4f356f92d0533718821a-198x300

ニコン6.5㎝ED屈折赤道儀

口径:65㎜ 焦点距離:780㎜ F12

架台:ドイツ式フリーマウント赤道儀・経緯台としても使用可能

赤経赤緯ともに全周微動 三脚:木製無伸縮

重量:合計14㎏ 鏡筒1.85㎏ 架台8.5㎏ 三脚3.6㎏ニコンED65鏡筒 4327ba1982fd50b75ad831e7c978c629-300x198赤経微動(ウォームギア)を極軸の上側に配したデザイン。操作時に腕が届きやすく、かつフレキシブルハンドルを使わないため振動を押さえ込むこともできるデザインになっている。ニコンED65レンズ 73a4d78e05eddfd73b652558ca1f5f51-300x198

ED(特殊低分散)レンズは2枚玉分離式アポクロマート

4面すべてに多層膜コーティングが施されている

ニコンED65ファインダー部 5e7965f8bd59e0f4229817c025ea94cd-300x198

ファインダー:7×20㎜ 実視界7.1°

ハンザ双眼鏡 IMGP2731-640x480-300x225

HANZAブランド 8×40㎜双眼鏡

2013年2月24日、さぬき市の浜野様より賜りました。寄贈者のご尊父・浜野武富様がお使いになっていた望遠鏡と双眼鏡だそうです。浜野武富様は当時、少数の人しか持っていなかった「技術士」の資格を持ち、東かがわ市湊川にかかっていた千光寺橋の設計などに携わり地元の発展に寄与されたそうです。

ご寄贈のお品はNikon ED6.5㎝屈折赤道儀とHANZAブランドの8倍40㎜の双眼鏡です。特に寄贈者様からは子供たちの天文教育に使ってもらいたい旨のご希望を承りましたので、本来の性能が活かせるように整備して、学校等での天文イベント時に活用させていただきます。天体望遠鏡博物館の活動を新聞等で知られた方から、このように寄贈戴けることに、当館に対する期待の高さを感じます。


2013年10月 ヨシカワ光器研究所さんにてメンテナンスを行いました。ニコンED65メンテナンス_005 d9934d47c71ec8ab232ad96a0aa4585c-300x225

対物レンズ表面の様子

ニコンED65メンテナンス_002 f8a4ae2797e6510b5bec773007ccc8a6-300x225

対物レンズのカビがよくわかります。

ニコンED65メンテナンス_003 d007427a90644dea4389acf1875ae16f-300x225

ロンキーテスターの像にもカビなどの汚れが現れています。

ニコンED65メンテナンス_006 be34d70ff97cfde74f4ed05587ceff30-300x225

ファインダーの対物レンズにもカビがあります。

ニコンED65メンテナンス_008 72c99961cd90b892ff53c2e7d0193515-300x225

接眼レンズ ケルナー25㎜ カビがあります。

ニコンED65メンテナンス_007 b3aaee812e4f83a9fffa165452cabf6c-300x225

天頂プリズムにもカビがありました。

ニコンED65メンテナンス_004 e302fe4a24b53d1fbe6a0246786a3814-300x225

メンテナンスが必要な箇所の一覧です。

ニコンED65メンテナンス_011 1f26c164c9cc1397e4dd7f371c632d6b-300x225

対物レンズ洗浄 きれいになりました。

ニコンED65メンテナンス_014 14809fb9c3eef145a94a519eccd6323e-300x225

ファインダー対物レンズや接眼レンズも洗浄してきれいになりました。

ニコンED65メンテナンス_013 f179443ae03388133288041f370f7d34-300x225

天頂プリズム洗浄

ニコンED65メンテナンス_010 106f09417faa80e193320896aabfbefb-300x225

洗浄が終わりました。これから組み立て調整です。

ニコンED65メンテナンス_016 85f5490b1d43e7d68cc5fd1eb77f9ab7-300x225

ニコンED65メンテナンス_017 5d8bc7cf5b7aaaa7e4d4568bc95932e3-300x225

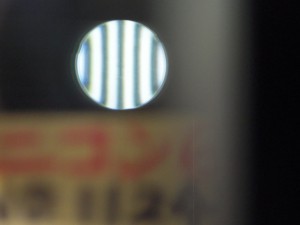

ロンキーの像です。

ニコンED65ナイフエッジ_01 3825d28bb4cf33c74aa0f8460ec4298c-300x225

ニコンED6.5㎝のナイフエッヂ像

8㎝F15アクロマートナイフエッジ_01 1bcee7a3c32f822ea8d979a8446dfc57-300x225

長焦点(F15)アクロマートのナイフエッヂ像

メンテナンス以前はアクロマートレンズだと思っていました。ヨシカワ光器研究所より、長焦点アクロマートとのナイフエッヂ比較からアポクロマートではないかとの見解があり、改めて当時のカタログで調べてみると、EDレンズ仕様のアポクロマートであることがわかりました。

ニコンED65メンテナンス_001 c875517686c747ab24d56819134b1421-300x225

ヨシカワ光器研究所さんでロンキーテストを行っている様子です。ロンキーアイピースでのテストよりも厳しい結果がでる方法で行われています。


多和観望会20131109-2 e806b9c1535eebd708a9aa1a94368426-300x199

観望会に使用してみたところ、レンズの優秀性が納得できました。右から2番目が本機です。
